根据国家现行中小学教室照明相关标准的规定，为保护学生视力健康，提高教室照明环境质量，加强学校节能减排工作，特制定本指引。

一、适用范围

　　本指引规定了中小学校教室照明的照度、照度均匀度、统一眩光值、显色性、色温、频闪及照明功率密度限值等照明质量与节能指标，教室照明所使用灯具、光源与附属电器的技术要求及验收要求。

　　本指引适用于广州市新建、扩建、改建和实施照明改造的中小学校及中等职业学校教室，包括普通教室、实验室、科学教室、舞蹈教室、美术教室、计算机教室以及阅览室等。

二、技术要求

（一）灯具

1.灯具必须符合GB7000.1《灯具第1部分：一般要求与试验》、GB7000.201《灯具第2-1部分：特殊要求-固定式通用灯具》、GB7000.202《灯具第2-2部分：特殊要求-嵌入式灯具》、GB/T17743《电气照明和类似设备的无线电骚扰特性的限值和测量方法》、GB 17625.1《电磁兼容限值谐波电流发射限值（设备每相输入电流大于16A）》标准要求。

2.灯具必须通过国家CCC产品认证。

3.一般照明灯具的效率不应低于70%。

4.教室一般照明不应采用裸灯灯具，应采用蝙蝠翼对称配光灯具，灯具保护角应大于20°。

5.在满足教室照明质量指标和照明节能要求的前提下，宜采用向上半球发射光通量占总光通量30%~50%的灯具。

6.黑板灯具C0-180平面的光学结构应是对称的，C90-270平面的光学结构应是非对称的。

7.非铝型材灯具壳体材料应采用冷轧钢板，厚度不小于0.4mm。

8.教室灯具格栅和反射器应采用哑光表面处理。

9.黑板照明灯具C90-270平面的光束角宜在40°~60°范围内，灯具的投射角及高度宜可调节。

（二）电子镇流器

1.电子镇流器必须采用符合GB19510.1《灯的控制装置第1部分：一般要求和安全要求》、GB19510.4《灯的控制装置第4部分：荧光灯用交流电子镇流器的特殊要求》、GB/T17743《电气照明和类似设备的无线电骚扰特性的限值和测量方法》、GB17625.1《电磁兼容限值谐波电流发射限值（设备每相输入电流大于16A）》标准的电子镇流器。

2.电子镇流器必须通过国家CCC产品认证。

3.电子镇流器的功率因数应不小于0.95，总谐波失真应不大于10%，灯电流波峰比应不大于1.5，灯电流波形应符合在每个连续的半周之内，在电源电压通过零相位之后的同一时间，灯电流的包络波形的差异应不超过4%。

4.电子镇流器应耐久使用，应符合GB/T15144《管型荧光灯用交流电子镇流器性能要求》的第15条款要求。

5.电子镇流器测试方法应符合GB/T15144《管型荧光灯用交流电子镇流器性能要求》的要求。

（三）光源

1.教室采用不大于26mm细管径直管形稀土三基色荧光灯。光效不低于85lm/W。

2.灯具所用的光源应符合GB/T10682《双端荧光灯性能要求》标准，满足 GB19043《普通照明用双端荧光灯能效限定值及能效等级》中1级或2级的要求。

3.灯具所用光源的一般显色指数（Ra）应不小于80；色温4000K-5500K；光源2000h光通维持率应不低于90%，70%额定寿命时的光通维持率应不低于85%，灯的额定寿命应不低于13000h。

4.荧光灯灯管汞含量应不高于5毫克。

三、教室的照明要求

（一）普通教室课桌面上的维持平均照度值不应低于300lx，有条件可提高到500lx，其照度均匀度不应低于0.7。其他场室的维持平均照度值和照度均匀度要求见表1。

（二）教室黑板应设局部照明灯，其维持平均照度值不应低于500lx，其照度均匀度不应低于0.8。

（三）灯具距课桌面的最低悬挂高度不应低于1.7m。灯管排列应采用其长轴垂直于黑板面布置。对于阶梯教室，前排灯不应对后排学生产生直接眩光。

（四）教室的统一眩光值不宜大于16。

（五）在满足教室照明质量指标和照明节能要求的前提下，宜通过间接照明提高顶棚的照度。

（六）在维持平均照度值300lx的条件下，普通教室照明功率密度限值不应大于9W/m2。黑板照明为局部照明，黑板灯功率不计入照明功率密度值的计算。其他场室的照明功率密度要求见表1。

（七）照明设计计算照度时，维护系数应取0.8。

四、现场照明质量验收要求

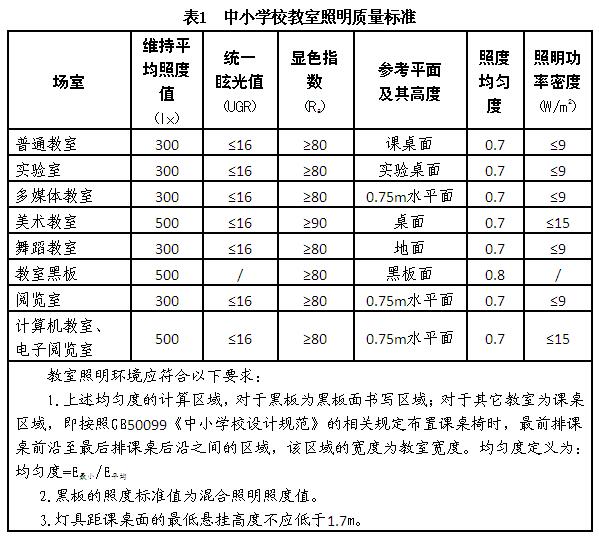

　　教室照明质量应达到标准中规定的各项参数，详见表1。

四、华一护眼灯教室照明解决方案

　　根据我国的国情，“模拟自然光”的健康灯已成刚需。健康照明产业正成为我国照明企业发展新的增长点。华一照明就是推进“防近”工作的实效产品，产品符合国家安全（包括光生物安全）性能以及电磁兼容标准。我们的目标就是要切实响应党中央提出的“用五年左右时间使近视发生率明显下降”的号召。

　　华一照明致力于帮助全国各地的莘莘学子享有安全、健康和幸福的学习环境，通过照明手段优化用户视觉、心理和生理三方面的总体感受。华一照明公司首发有负离子功能、人性化照明的优质灯，具有3C安全认证，天然具有光生物安全的特性，无蓝光危害，是市场上少数能满足国家标准GB/T9473的AA级照度要求的灯；消除频闪（闪烁）方面，华一灯在其额定电压下工作时，其光输出波形的波动深度远低于IEEE Std 1789-2015规定的波动深度限值。

　　为了保证客户对光品质、光健康、和光环境的全面需求，华一系列产品只使用高品质三基色（应用UV过滤技术）以及与光源参数吻合匹配的高品质电源，整体灯具符合国家规范，其指标包括：照度水平及均匀度、眩光控制、相关色温、显色指数等。

（一）华一漫光灯的功能和性质简介

    RGB漫光灯新光源具有安全、健康、节能、环保的四大特性，并拥有以下9个优势：

（1）独特UV-CUT功能：

    有效避免紫外线---能有效避免光源紫外线对人体造成的伤害。

（2）无蓝光危害，安全、健康的护眼光源：

   蓝光，目前广泛应用的LED光源含有丰富的蓝光，一定的光辐射强度将导致视网膜黄斑的病变。华一漫光灯三基色技术，天然光谱，成功避免蓝光危害。

（3）超低波动深度，健康无频闪：

   在光线护眼的概念下，要保护视力，预防近视，必须解决电光源的频闪问题。华一漫光灯T2光源与专业电源的配合，波动深度指标优于T5、T8传统荧光灯方案，波动深度1.96%，漫光灯工作频率为40KHZ-50KHZ，从根本上消除频闪，不会引起人眼疲劳，保护眼睛。是环保型的“绿色照明”，是真正意义上的无频闪健康光源。

（4）50000小时寿命：

     漫光灯节能光源系列采用自主知识产权的高新技术：

  4.1、高端电子镇流器模块化技术设计，驱动器提升电子功能编程IC系统管理控制，Sm芯片控制的HID全数字化镇流器，克服现代电子镇流器的技术复杂性，实现了数字和模拟技术的融合，确保系统的可靠性，实现故障管理，过电压（流）保护，自动冗余等功能，增加冗余空间；

  4.2、漫反射技术，采用反光率达98%的特种材料，经配光计算出并设计了漫反射原理的特殊模具，制作出凹凸不平的反光器。利用CFL光源的面发光先天特性使其均匀地照射在凹凸不平的反光物体上再经漫反射增加光效。使原优质的光源增强发光效率，提高原有照度50%以上的照度。而该项漫反射技术能够很好地响应GB/T9473—2017《读写作业台灯性能要求》关于“照度均匀度的要求”。

  4.3、漫光灯光源技术，采用发光体（光源）的原材料的改进，增加发光光效，提纯三基色绿色粉Lapo4:ce,Tb（磷酸镧铈铽）， 红色粉Y2O3:Eu（氧化钇铕），蓝色粉BaMgAl10O17:Eu（铝酸钡镁：铕），实现高效发光，实现高效发光的同时，具有良好的显色性能与令人喜爱的色温。

荧光粉的媒介（介质）透明涂料氧化硅水溶剂，耐高温1800度，硬度9H+，具有耐候耐黄变，减缓光衰起到一定作用。

   综上几项技术相结合，保障了漫光灯的优质光源和延长使用寿命，漫光灯实际使用寿命达到50000小时。

（5）高效节能，节能60%：

    由于细管漫光灯更高效，漫光灯（T2光源）节能产品与传统（T5和T8）荧光灯相比节能60%以上。高端电子镇流器的工作转换率高，功率因数达到0.96以上，减少无功损耗。

（6）显色性高：

    显色性大于82Ra以上，最高可达到94.6Ra。光谱范围宽（波长380nm至780nm），自然光的波长是350nm至780nm，所以接近自然光，灯光照在物体上，颜色还原特别好。

（7）输入电压宽：

    交流90V-260V能正常工作，光源亮度不受影响。

（8）负离子功能：

    漫光灯在工作时，可产生大量小颗粒负离子（每立方厘米不间断产生2000万个以上负氧离子），负离子对人类健康具有很好的保护作用，是空气中的维生素，能增强人的免疫力，同时可以缓解雾霾起到一定作用，也能消除烟尘烟味、异味、甲醛甲苯、杀死细菌等净化空气作用。

（9）光源柔和均匀：

    漫光灯光源柔和均匀，光源天然容易设计为面光源，避免视野中不适宜的亮度分布，而作为点光源的LED在空间上极易存在极端的亮度对比，以致引起视觉不舒适。对于读者而言，眩光是引起视觉疲劳的重要原因之一，漫光灯能够达到CIE对于眩光限制的质量等级——A级，即最好的等级，适合非常精确的视觉作业，眼睛可以对着光源看而视觉不受影响。

（二）负离子发生器原理简介

    空气负离子，又称“空气维生素”，它如同阳光、空气一样是人类健康生活不可缺少的一种物质，而负离子发生器就是一种可以产生空气负离子的装置。目前传统的负离子生成技术无法生成小粒径负离子，据了解，只有通过采用了负离子转换器技术、纳子富勒烯负离子释放器、负离子释放器技术才能产生小粒径的负离子。

    负离子发生器通过把输入的直流或交流电经EMI处理电路及雷击保护电路处理后，通过脉冲式电路，过压限流;高低压隔离等线路升为交流高压，然后通过特殊等级电子材料整流滤波后得到纯净的直流负高压，将直流负高压连接到金属或大量碳元素制作的释放尖端，利用尖端直流高压产生高电晕，高速地放出大量的电子，而电子无法长久存在于空气中，立刻会被空气中的氧分子捕捉，从而生成空气负离子。

    华一的漫光灯原理是输入220V交流电，通过驱动高端电子镇流器从50Hz的220V交流电，稳压到400V直流电，再经过高频转换变成40KHz-50KHz的高频电压驱动光源,T2管用3500V电压驱动（ T17管用400V电压驱动 ），释放出大量电子被空气中的氧分子捕捉，从而生成空气负氧离子。

五、教室照明改造前后效果对比

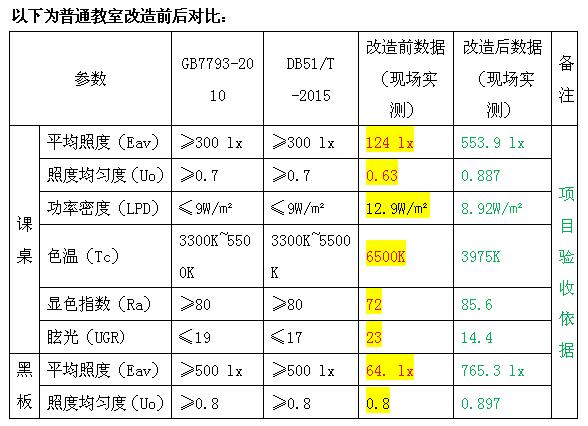

（1）教室照明改造数据对比

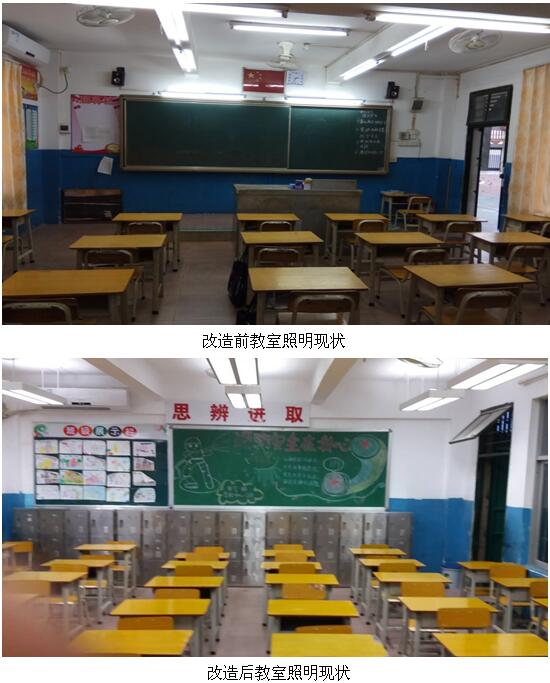

  XXXX小学在对1间普通教室和1间音乐教室的照明进行改造后教室的照度及均匀度均达到国家、广州市教育局标准，实现无直接光线射入学生眼睛，无频闪，无蓝光危害，整个教室空间环境明亮而舒适。

（2）教室安装设计图示：

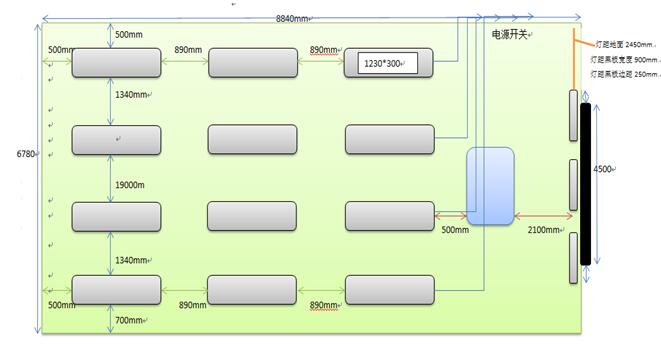

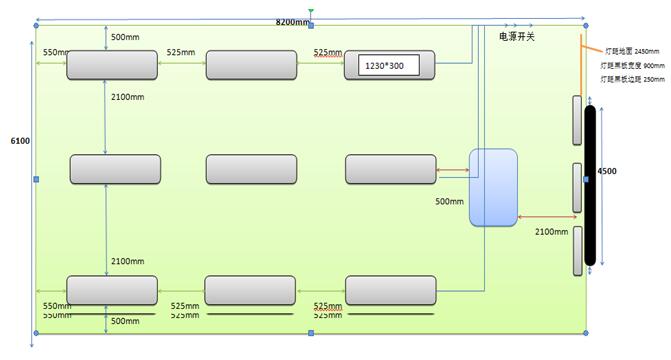

普通教室安装图示：

音乐教室安装图示：

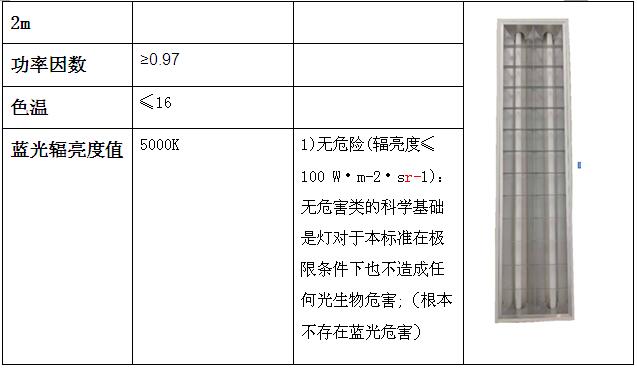

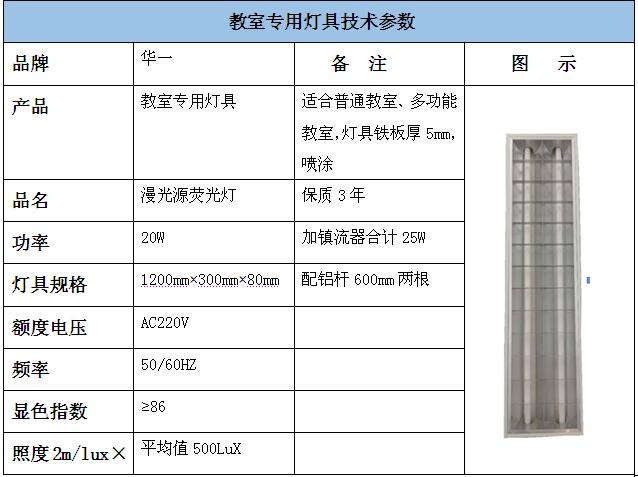

六、教室照明产品技术参数

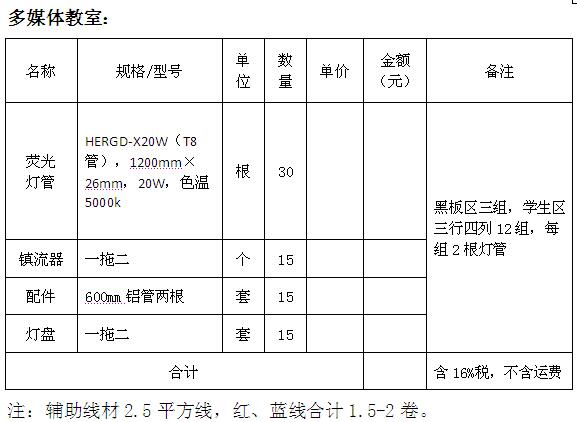

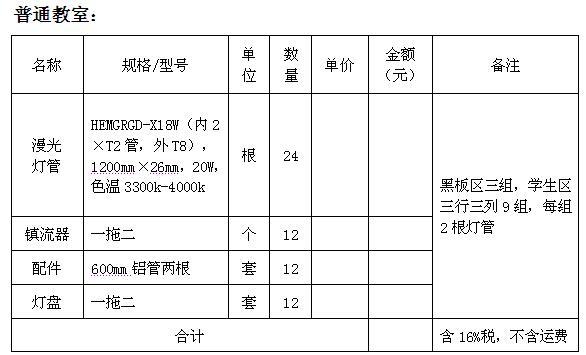

七、教室照明产品配置清单
